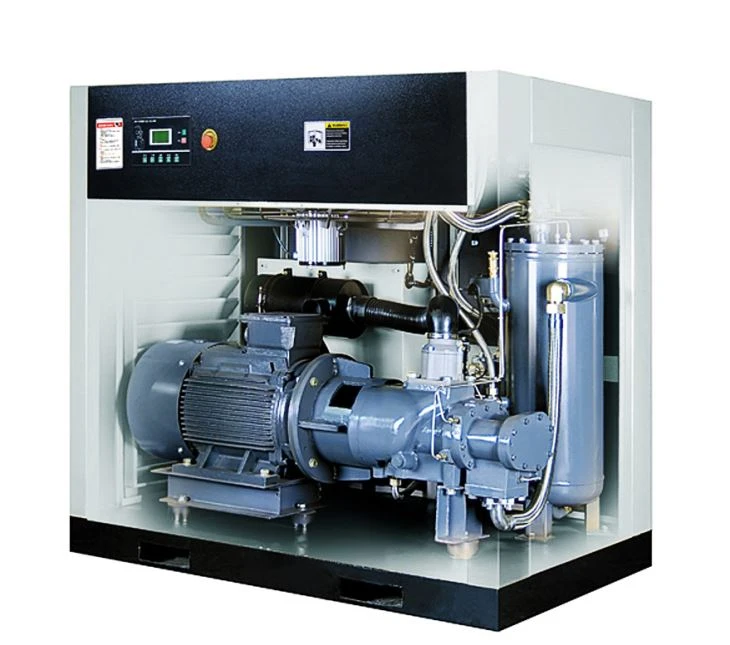

Princípio de funcionamento do compressor de ar do tipo parafuso

Operação

Os compressores de parafuso usam dois parafusos helicoidais de malha, conhecidos como rotores, para comprimir o gás. Em um compressor de parafuso rotativo em seco, as engrenagens de distribuição garantem que os rotores macho e fêmea mantenham um alinhamento preciso. Em um compressor de parafuso rotativo inundado de óleo, o óleo lubrificante engata o espaço entre os rotores, fornecendo uma vedação hidráulica e transferindo energia mecânica entre o rotor de direção e o motor. O gás entra no lado da sucção e se move através das roscas à medida que os parafusos rodam. Os rotores engrenam o gás através do compressor e o gás sai na extremidade dos parafusos.

A eficácia deste mecanismo depende da precisão das folgas entre os rotores helicoidais e entre os rotores e a câmara para vedação das cavidades de compressão. No entanto, algumas fugas são inevitáveis, e altas velocidades de rotação devem ser usadas para minimizar a proporção da taxa de vazamento em relação à taxa de vazão efetiva.

Em contraste com os ventiladores Roots , os compressores de parafusos são feitos com diferentes perfis nos dois rotores: o rotor macho tem lobos convexos que engrenam com as cavidades côncavas do rotor fêmea. Normalmente, o rotor macho tem menos lobos do que o rotor fêmea, de modo que gira mais rapidamente. Originalmente, os compressores de parafusos foram feitos com perfis simétricos da cavidade do rotor, mas as versões modernas usam rotores assimétricos, com os projetos exatos do rotor sendo objeto de patentes.

Tamanho

Os compressores de parafusos rotativos tendem a ser compactos e suavemente funcionando com vibração limitada, não requerendo suspensão de mola. Contudo, muitos compressores de parafusos rotativos são montados usando montagens isolantes de vibração de borracha para absorver vibrações de alta freqüência, especialmente em compressores de parafusos rotativos que operam a altas velocidades de rotação. Os compressores de parafusos rotativos são produzidos em tamanhos que variam em velocidades de bombeamento de 10 pés cúbicos por minuto para vários milhares de CFM. Os compressores de parafuso rotativo são tipicamente usados em aplicações que requerem mais fluxo de ar do que produzido por pequenos compressores alternativos, mas menos do que é produzido por compressores centrífugos .

Aplicações

Normalmente, eles são usados para fornecer ar comprimido para aplicações industriais em geral. As unidades movidas a diesel montadas em reboque são freqüentemente vistas em locais de construção e são usadas para alimentar máquinas de construção operadas a ar.
